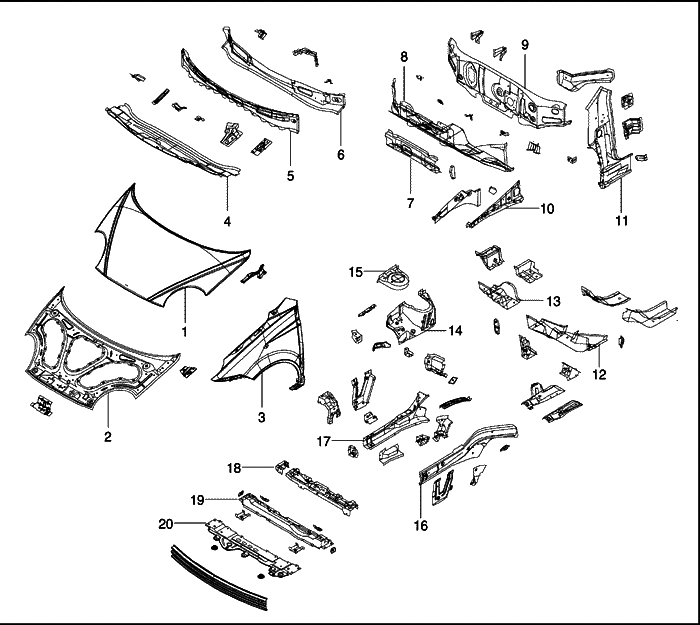

ТЕХНИЧЕСКИЕ ИЛЛЮСТРАЦИИ КУЗОВА

1. Наружная панель капота

2. Внутренняя панель капота

3. КРЫЛО

4. Верхняя панель щитка передка

5. Верхняя перегородка передка

6. Поперечина щитка передка верхняя

7. Поперечина щитка передка средняя

8. Панель щитка передка нижняя

9. Панель щитка передка средняя

10. Распорка колесной арки

11. Панель щитка передка боковая

12. Распорка переднего лонжерона

13. Поперечина щитка передка нижняя средняя

14. Передняя панель колесной арки

15. Держатель переднего амортизатора

16. Лонжерон передний наружный

17. Лонжерон передний внутренний

18. Передняя панель верхняя средняя

19. Нижняя поперечина радиатора

20. Нижняя пластина поперечины радиатора

1. Панель крыши

2. Каркас крыши передний

3. Каркас крыши средний

4. Каркас крыши задний нижний

5. Каркас крыши задний верхний

6. Внутренняя панель двери багажника

7. Наружная панель двери багажника

8. Внутренняя панель передней двери

9. Усилитель внутренней панели передней двери

10. Наружная панель передней двери

11. Усилитель наружной панели передней двери

12. Внутренняя панель задней двери

13. Усилитель внутренней панели задней двери

14. Наружная панель задней двери

15. Усилитель наружной панели задней двери

16. Усилитель нижней части передней стойки

17. Усилитель верхней части передней стойки

18. Усилитель средней стойки

19. Внутренняя панель средней стойки

20. Панель крыши боковая внутренняя

21. Панель задней стойки внутренняя

22. Усилитель задней стойки

23. Усилитель переднего порога

24. Усилитель заднего порога

25. Панель передней стойки внутренняя

26. Наружная панель боковины

1. Передняя панель пола

2. Усилитель туннеля задний

3. Замыкающая панель

4. Лонжерон пола нижний передний

5. Лонжерон пола нижний задний

6. Панель пола боковая

7. Поперечина переднего сиденья передняя

8. Поперечина переднего сиденья задняя

9. Перемычка переднего сиденья передняя

10. ПАНЕЛЬ ЗАДНЕГО ПОЛА КУЗОВА

11. Задний лонжерон

12. Поперечина заднего пола передняя

13. Поперечина заднего пола средняя

14. НИЖНЯЯ ПАНЕЛЬ ЗАДКА

15. Усилитель нижней панели задка

-------------------------------------------------------------------------------------------------------------------------

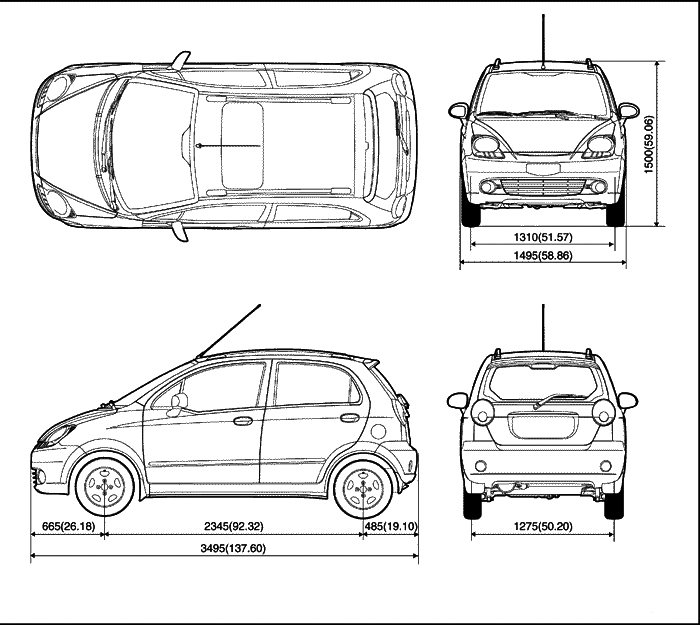

Единица: мм (дюйм)

-------------------------------------------------------------------------------------------------------------------------

Регулировка передних колес

Развал колес 0°30' ± 45'

Продольный наклон шкворня 3°48' ± 60'

Схождение(в полностью заправленном и оборудованном состоянии) 0°10' ± 10'

Регулировка задних колес

Развал колес -1°30' ± 30'

Схождение

(в полностью заправленном и оборудованном состоянии) 0°15' ± 20'
